一、需求描述
某集团全国共有336家连锁实体店，每个实体店均已经安装有监控系统，为了实现统一管理、突发事件及时跟踪、视频监控数据异地容错容灾。现新增综合安防管理平台系统对整集团内所有连锁实体店的安防监控系统通过远程视频监控的技术实现以下的功能目标：
A、把每个连锁店最重要的4个监控点[出入口、收银台、贵重产品展示区、客流活动区]接入集团内的综合安防平台视频安防监控系统进行统一管理、调度和查询；
B、连锁店内重要4个监控点除了本店内的可实时录像，同时在集团数据中心也同步录像存储一周，防止店内发生突发事件导致本店监录像数据丢失无法查询和追踪的风险；
C、集团监控值班室8个65寸高清大屏每屏显示25个画面，动态显示各个店铺的实时动态视频；
D、集团监控值班室管理客户端可根据需要实时调取连锁店任一个通道的实时视频和历史录像查询、回放或录像下载等操作；
E、授权管理人员可通过C/S或B/S的客户端程序根据自己的需要通过网络实时调取连锁店任一个通道的实时视频和历史录像查询、回放或录像下载等操作；
F、遇到紧急突发事件时通过紧急开关店员可向集团监控值班室发出报警求救信号，集团监控室值班人员可即时连接店内视频了解现场情况协助处理突发事件。
二、解决方案产品推荐
在每个连锁店增加一台4路的存储转发网关一体机与集团数据中心进行连接，连锁店内重要4个监控点的摄像机在不改变原来监控系统的前提下直接接入存储转发网关一体机；
在集团数据中心布署视频综合管理平台服务器与连锁店存储转发网关一体机进行连接，实现数据同步、调取和实时监控；
在集团数据中心布署视频存储服务器、流媒体服务器、监控视频解码器、大屏监控器、管理客户端电脑实现中心录像存储、监控视频转发、实时视频预览、调取、录像查询和回放等。

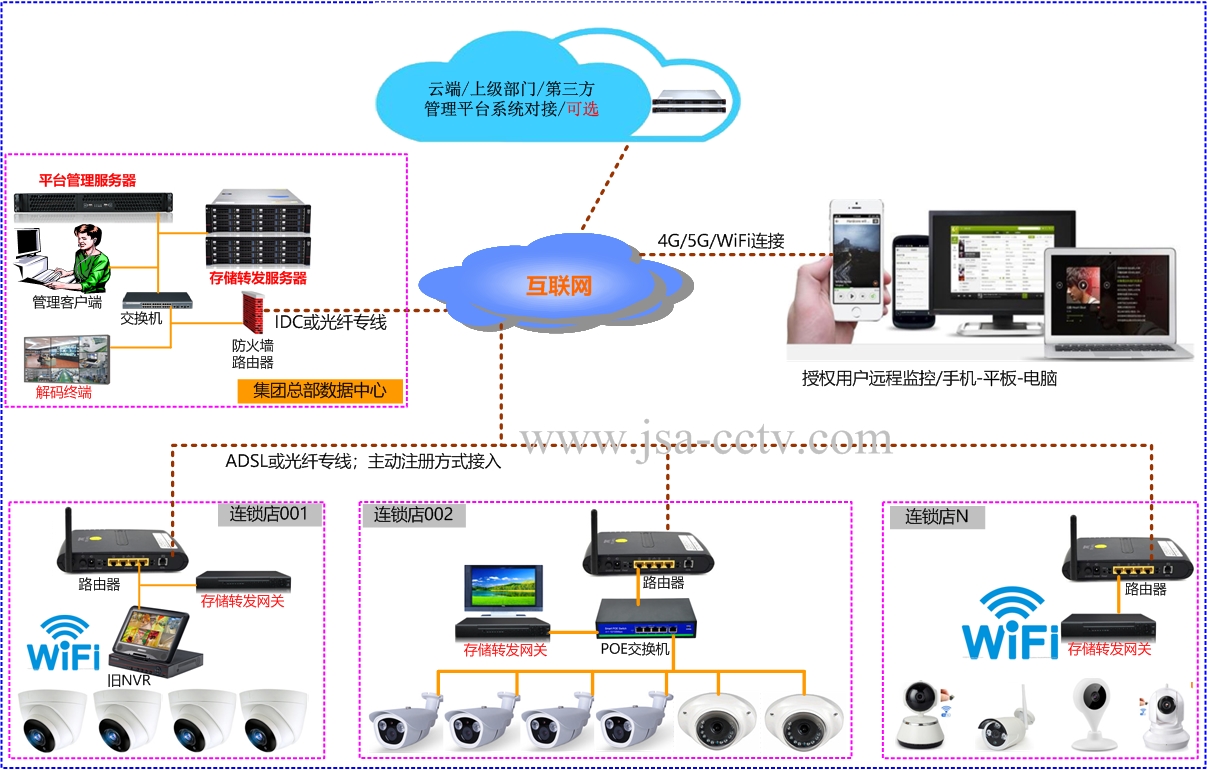

三、连锁店远程监控集中管理拓朴图
四、连锁店远程监控集中管理系统主要设备清单
序号 | 系统或设备名称 | 系列/型号 | 备注 |
| 1 | | | 用于连锁店摄像机与平台连接 |
| 2 | | | 用于集团中心系统集中管理 |
| 3 | | JSA-6NVRSAVE24S系列 | 用于集团中心进行存储转发 |
| 4 | | JSA-6CMSDEC6系列 | 用于集团中心解码上大屏 |
五、网络视频监控系统的工作原理
视频监控软件/安防综合管理平台的功能和原理
负责处理监控的业务逻辑，进行权限等控制。根据业务逻辑需要，会发送命令给DMS设备管理服务器、MTS转发服务器、SS存储服务器等进行处理。视频监控系统的容错、负载均衡、动态集群等都在CMS上实现。
负责进行设备管理，向设备执行查询配置命令，向设备发送操作命令，收集设备网管信息，收集报警信息并执行报警联动策略。
通过MTS转发服务器向前端设备获取音视频数据，中心存储、回放，设备端录像的查询、回放、下载等操作，执行存储计划。
负责从前端设备上获取音视频数据，以标准流媒体协议转发给客户端、存储服务器；实现媒体数据的一对一、一对多、多对多转发。
联动报警、智能分析、门禁管控、智慧社区等功能模块在平台标准版中没有，可以根据项目业务应用需求进行选配增值功能模块或定制开发。
六、视频监控系统方案功能特点
七、视频安防监控系统服务器端功能简述
| 1 | 用户管理 | admin | 修改用户信息，包括用户名，密码等信息 |
| 主控界面 | 主控管理界面快捷键 |
| 登出 | 登出系统 |
| 2 | 平台信息 | A.显示软件名称、软件版本、编译日期 |
| B.显示系统ip，端口 |
| C.显示数据库ip，端口和数据库名称 |
| 3 | 系统服务 | 服务设置 | 配置服务器设备信息 |
| 存储服务 | 存储服务器配置，在平台下可配置N台存储服务器 |
| 转发服务 | 转发服务器配置，在平台下可配置N台存转发服务器 |
| 容错服务 | 为了保证安全，可提供平台容错功能，相互心跳备份，分布式架构，在CMS下统一布署 |
| 域信息 | 配置域信息 |
| 4 | 系统用户 | 用户管理 | 添加、删除、编辑管理员和操作员 |
| 权限组 | 添加、删除、编辑管理员组和操作员组 |
| OEM组 | 添加、删除、编辑OEM组用户 |
| 5 | 监控配置 | 设备管理 | 添加、删除、编辑设备 |
| 权限管理 | 配置管理员组与操作员组权限 |
| 存储计划 | 配置设备存储计划 |
| 报警联动 | 配置设备报警 |
| 报警信息 | 显示设备报警信息 |
| 百度地图 | 配置设备与百度地图定位邦定；[可选模块] |
| 矢量地图 | 配置设备与矢量地图定位邦定；[可选模块] |
| 6 | 其他/日志 | 组织结构 | 添加、删除、编辑组织结构信息 |
| 系统日志 | 查询所有的操作日志 |
| 7 | 用户应用 | 监控系统 | A.登出系统，以操作员用户进入监控系统 |
| B.监控系统功能介绍请参考其操作手册 |
| 8 | 配置管理 | 组织结构 | 多个组织结构中管理多个设备的权限组 |
| 控制键盘 | 配置控制键盘参数，编辑设备编号 |
| 9 | 增值服务 | 报警管理服务器 | 整合第三方报警管理平台/提供SDK二次开发；可选模块 |
| 智能分析服务器 | 整合数据挖掘智能分析/提供SDK二次开发；可选模块 |
八、综合安防平台C/S和B/S客户端功能简述
| 1 | 预览 | 多窗口实时监视，云台控制，通道快捷功能等。 |
| 2 | 回放 | 查询设备录像进行回放和下载。 |
| 3 | 地图 | 查看电子地图 |
| 4 | 矩阵 | 配置解码器上墙 |
| 5 | 管理 | 对设备视频进行存储管理 |
| 设置轮巡计划 |
| 电子地图设置 |
| 告警联动设置 |
| 6 | 配置 | 语言设置，开机启动，自动启动录像计划，恢复预览 |
| 报警配置，时间校准，录像图片的存储路径，录像空间等设置 |
| 报警日志保存设置，用户配置导入导出等。 |
| 7 | 设备列表 | 以“目录树”形式显示已增加的设备，设备监控通道信息 |
| 8 | 云台控制 | 单击按钮控制云台的方向，摄像机的变倍、聚焦、光圈，云台设置，设置预置点、线扫、巡迹、巡航等 |
| 9 | 快捷工具栏 | 快速定位到快捷功能 |
| 10 | 预览窗口 | 多画面实时监视设备视频图像，单击按钮执行录像，抓拍，对讲，监听 |
| 11 | 视频控制 | 对监视中的视频抓图、录像、开关伴音 |
| 12 | 画面分割 | 单击切换视频显示窗口(一画面、四画面、六画面、八画面、九画面、十六画面、二十五画面、三十六画面)；>36画面需定制 |
| 13 | 报警信息栏 | 显示设备报警日志等消息 |
| 14 | 设置 | 锁定软件：软件锁定，锁定后需要密码来解锁；修改密码：修改软件密码 |
| 设备管理：添加删除设备、设备编辑 |
| 用户管理：增加删除用户，用户编辑 |
